Tổng Quan Về Hệ Thống Lọc Bụi Túi Vải
Th5

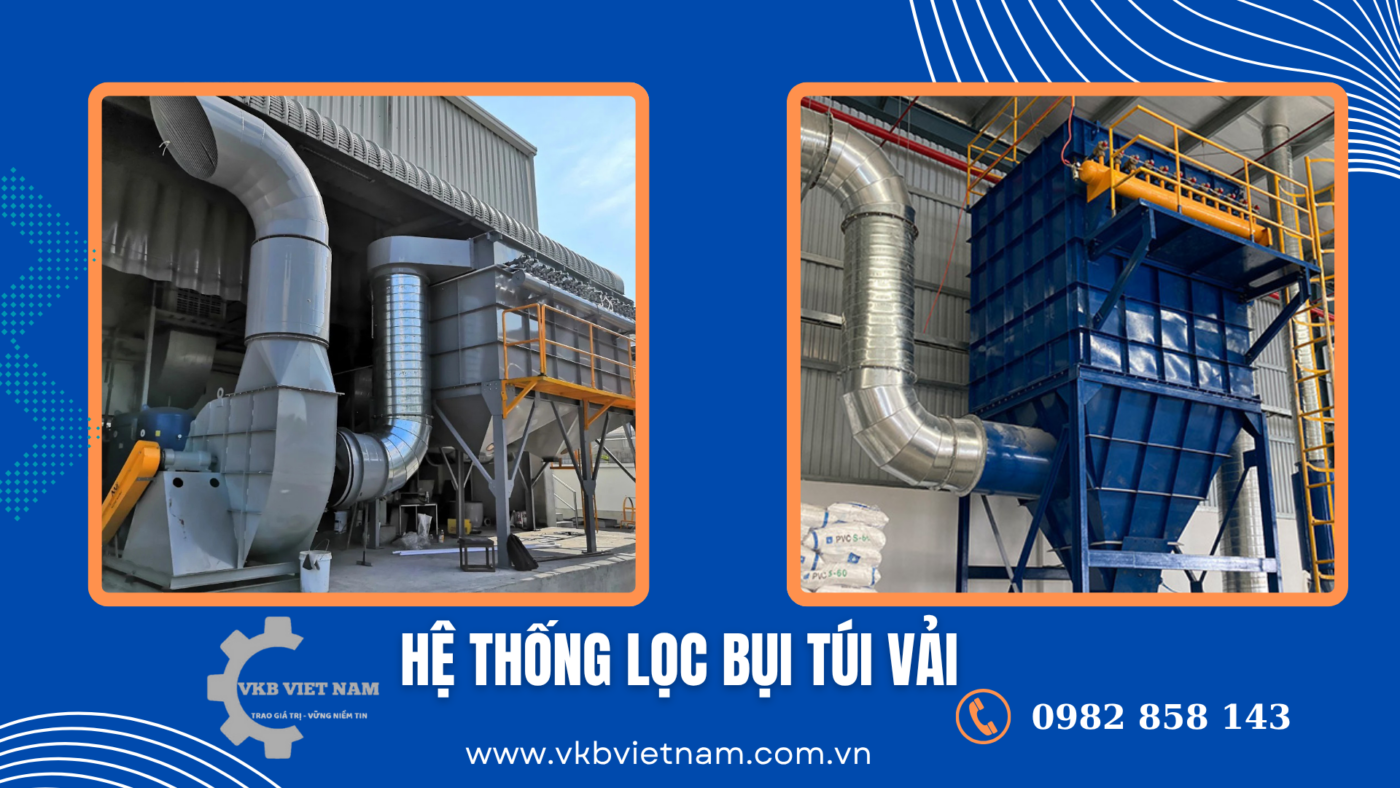

🧰 1. Hệ Thống Lọc Bụi Túi Vải Là Gì?
Hệ thống lọc bụi túi vải (Bag Filter Dust Collector) là một thiết bị xử lý khí thải, sử dụng túi vải lọc bụi để giữ lại các hạt bụi trong luồng khí trước khi thải ra môi trường. Đây là giải pháp được ứng dụng phổ biến trong các nhà máy công nghiệp có lượng bụi lớn và yêu cầu xử lý nghiêm ngặt.
⚙️ 2. Cấu Tạo Chung Của Hệ Thống Lọc Bụi Túi Vải
Hệ thống lọc bụi túi vải gồm nhiều bộ phận liên kết chặt chẽ, hoạt động đồng bộ để đảm bảo hiệu quả lọc tối ưu.
🔹 Buồng lọc bụi
-
Là thân chính của hệ thống, thường được chế tạo từ thép sơn tĩnh điện hoặc thép chống gỉ.
-
Gồm hai vùng: vùng khí bụi vào và vùng khí sạch ra.
🔹 Túi lọc bụi
-
Thành phần chính của hệ thống, thường làm từ vật liệu như Polyester, PPS, Nomex, PTFE…
-
Tùy vào điều kiện sử dụng mà chọn loại túi phù hợp về khả năng chịu nhiệt, kháng hóa chất, bụi dầu…
🔹 Khung đỡ túi lọc
-
Là bộ khung thép mạ kẽm hoặc inox, dùng để giữ túi lọc không bị xẹp khi có khí đi qua.
-
Được thiết kế phù hợp với kích thước túi và chiều cao buồng lọc.
🔹 Cửa nạp khí và ống xả khí
-
Khí bụi được hút vào hệ thống thông qua cửa nạp, sau đó qua túi lọc, bụi được giữ lại, khí sạch thoát ra cửa xả.
🔹 Bộ giũ bụi (Cleaning System)
-
Giúp loại bỏ bụi bám trên bề mặt túi lọc để tái sử dụng.
-
Có 3 phương pháp phổ biến:
-
💨 Giũ khí nén (Jet pulse) – sử dụng xung khí nén thổi ngược để rũ bụi (phổ biến nhất)
-
🔃 Lắc cơ học – rung lắc nhẹ để bụi rơi xuống (ít dùng hiện nay)
-
🌬️ Đảo chiều luồng khí – dùng quạt đảo chiều thổi ngược
-
🔹 Phễu chứa bụi (Dust Hopper)
-
Là nơi bụi sau khi giũ từ túi lọc rơi xuống.
-
Phễu được nối với van xả hoặc vít tải để thu gom bụi định kỳ.
🔹 Hệ thống điều khiển (Control Panel)
-
Gồm các thiết bị PLC, timer, cảm biến áp suất, van từ…
-
Giúp hệ thống vận hành tự động và tối ưu hóa hiệu suất lọc.
🧩 3. Các Phụ Kiện Quan Trọng Của Hệ Thống Lọc Bụi Túi Vải
Ngoài các thành phần chính, hệ thống lọc bụi còn có nhiều phụ kiện hỗ trợ giúp vận hành trơn tru và hiệu quả:
🧷 Túi lọc bụi (Túi lọc tay áo)
-
Có nhiều loại và kích thước: D133, D145, D155, D160 x chiều dài thường từ 1000–6500mm.
-
Chọn theo nhiệt độ, kích thước buồng lọc và loại bụi cần xử lý.
🧲 Khung đỡ túi lọc (Khung túi lọc)
-
Khung túi lọc bụi làm từ thép mạ kẽm hoặc inox, có loại 6 thanh, 8 thanh, 10 thanh.
-
Thiết kế tháo rời hoặc liền khối tùy theo yêu cầu.
🔧 Van giũ bụi (Van nổ)
-
Van điện từ điều khiển khí nén thổi giũ bụi.
-
Loại phổ biến: Goyen, Autel, dòng DMF-Z, DMF-Y…
💨 Bình tích áp khí nén
-
Dùng để trữ khí nén và phân phối đến các van giũ bụi.
-
Kích thước tùy theo công suất và số lượng túi lọc.
📟 Bo mạch điều khiển van giũ (Mạch điều khiển PLC)
-
Bo mạch điều khiển giũ bụi Thiết lập thời gian giũ bụi, số van hoạt động và chu kỳ giũ.
-
Giúp tối ưu hóa hiệu quả lọc và tiết kiệm năng lượng.
🌀 Quạt hút bụi công nghiệp
-
Tạo lực hút để kéo khí bụi vào hệ thống lọc.
-
Quạt có công suất phù hợp với lưu lượng và cột áp yêu cầu.
🚪 Cửa bảo trì (Access Doors)
-
Được lắp ở mặt hông hoặc mặt trên buồng lọc để dễ kiểm tra, thay thế túi lọc.
📈 Cảm biến chênh áp (Differential Pressure Sensor)
-
Giúp phát hiện tắc nghẽn túi lọc, từ đó tự động điều chỉnh giũ bụi hoặc cảnh báo người vận hành.
📌 4. Ưu Điểm Của Hệ Thống Lọc Bụi Túi Vải
✔️ Hiệu suất lọc bụi cao, lên tới 99.5 – 99.9%
✔️ Lọc được bụi mịn, bụi hóa chất, bụi khô, bụi dính
✔️ Chi phí vận hành và bảo trì thấp
✔️ Phù hợp nhiều ngành công nghiệp
✔️ Hoạt động ổn định trong thời gian dài
🏁 5. Ứng Dụng Của Hệ Thống Lọc Bụi Túi Vải
Hệ thống lọc bụi tay áo được ứng dụng rộng rãi trong:
-
🏗️ Nhà máy xi măng, gạch ốp lát, bột đá, bê tông
-
🧪 Ngành hóa chất, phân bón
-
🛠️ Ngành luyện kim, cơ khí
-
🌾 Nhà máy chế biến gỗ, thức ăn chăn nuôi
-
🏭 Nhà máy sản xuất sơn, nhựa, cao su
-
🍞 Ngành thực phẩm, dược phẩm, dệt nhuộm
🎯 Kết Luận
Hệ thống lọc bụi túi vải là một giải pháp hiệu quả, linh hoạt và kinh tế để xử lý bụi trong các nhà máy công nghiệp. Để đảm bảo hoạt động ổn định và hiệu quả lâu dài, việc lựa chọn đúng cấu hình hệ thống, vật liệu túi lọc và phụ kiện phù hợp là vô cùng quan trọng.
